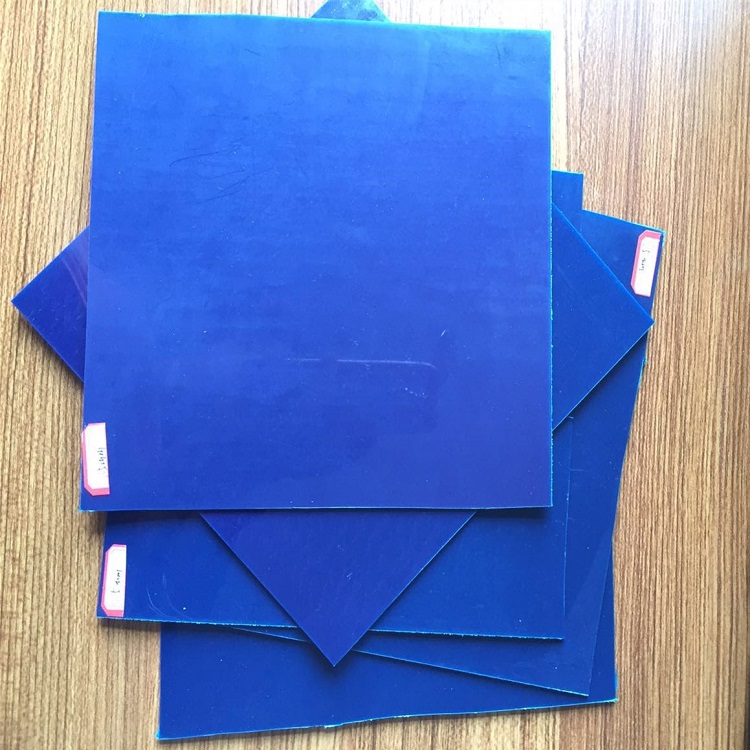

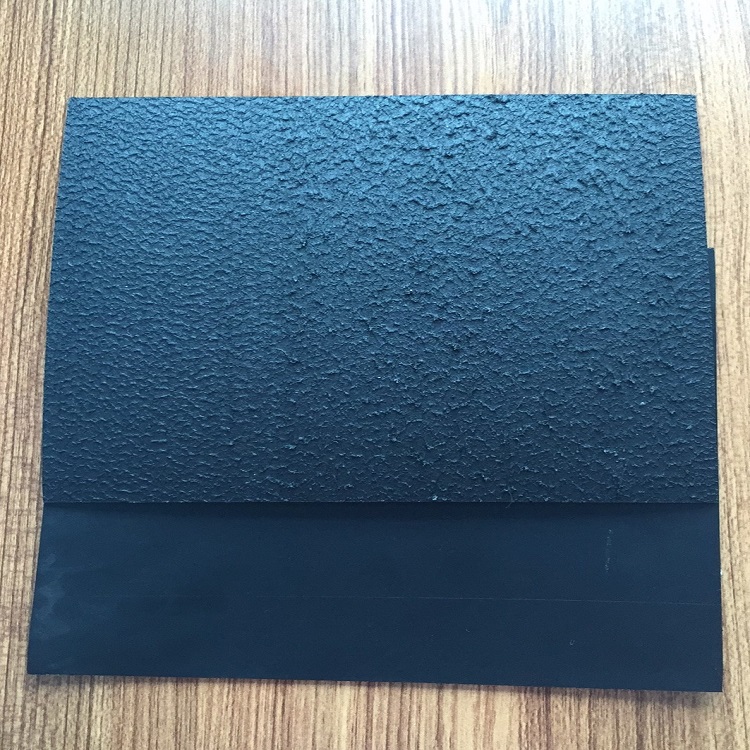

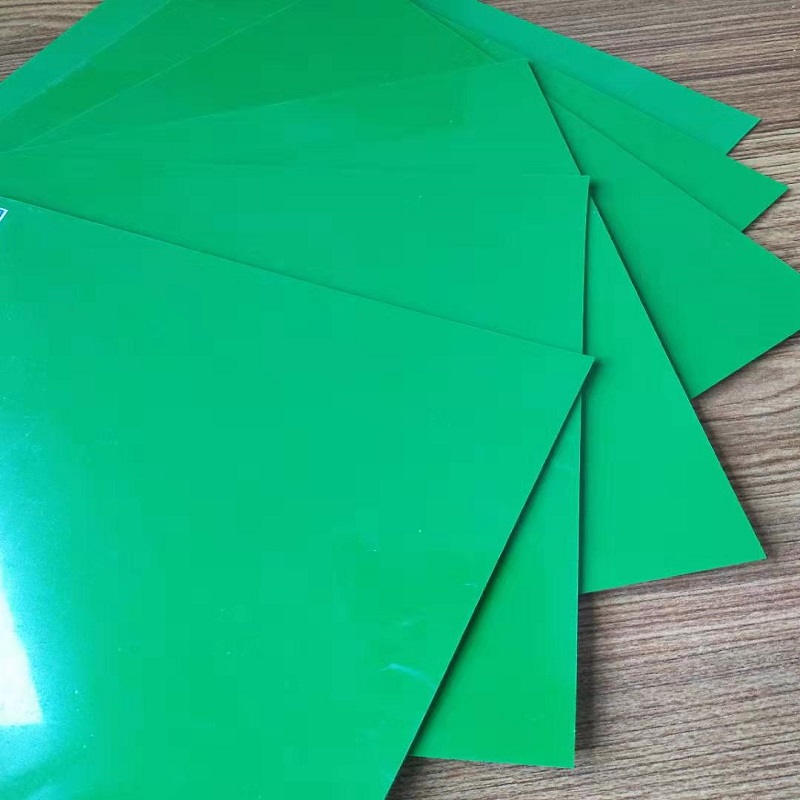

土工膜是一種柔性防滲水的土工材料，是使用高密度聚乙烯樹脂為原材料經(jīng)壓延或吹塑的生藝生產(chǎn)而成的卷材，其特點(diǎn)是耐酸堿、耐腐蝕、抗老化和較長的使用壽命，在水利、市政、農(nóng)業(yè)養(yǎng)殖等工程中被廣泛應(yīng)用。土工膜的滲透性低、低溫柔性好、施度高、施工方便等優(yōu)點(diǎn)，與傳統(tǒng)防水材料相比較，在防滲工程有著不可替代的作用。鋪設(shè)施工前的要求，包括對天氣的要求、對基面的要求、對材料的檢查和試焊要求都是有講究的，細(xì)節(jié)決定成敗，粗心不可取。



        施工鋪設(shè)應(yīng)選在天氣溫暖、干燥的時間進(jìn)行，鋪設(shè)時要留有約百分之二的余幅量，不要拉的過緊，隨鋪隨回填應(yīng)同時協(xié)調(diào)施工，回填土料應(yīng)采用赫土，不允許內(nèi)含尖角碎石，以防刺破工膜。施工過程中，無論何種原因，任何機(jī)械都不能碾壓膜材，要提前規(guī)劃設(shè)計好施工道路。一旦發(fā)現(xiàn)土工膜破壞，應(yīng)立即更換或進(jìn)行修補(bǔ)。

土工膜的連接處，采用雙縫焊接方式進(jìn)行，焊接前把焊接面上的泥土、油污、塵土等雜物用干凈的抹布擦拭干凈，如有水汽用吹內(nèi)機(jī)吹干 ，保持清潔干燥。采用專用焊接設(shè)備在現(xiàn)場進(jìn)行（當(dāng)膜材厚度為0.5mm時，初定焊接溫度約為430攝氏度，行走速度每分鐘2米左右）焊接完成后，應(yīng)對全部焊接縫進(jìn)行檢測，一般采用充氣法，因?yàn)殡p縫焊接中間約有1cm的空腔，測試時將兩端封死，插入氣針，充氣至0.05~0.2MPA，靜止觀測三十秒，如氣壓不下降，說明水漏，否則應(yīng)及時修補(bǔ)。



         土工膜連接是一個關(guān)鍵工序，直接影響防滲效果。因此，接縫彰顯了防滲的重要性。焊接：焊接的方法有電熱鍥、熱熔擠壓、高溫氣焊等，其中電熱鍥焊接應(yīng)用較廣，采用0.3mm/0.5mm復(fù)合土工膜，接縫采用焊接，焊接熱鍥溫度、焊接速度根據(jù)氣溫進(jìn)行調(diào)節(jié)，接縫試樣的強(qiáng)度及延伸率均須大于母材。一是焊接機(jī)械。采用自動爬行焊接機(jī)。該機(jī)器采用自動恒溫控制，溫度波動小，速度控制部分采用自動穩(wěn)壓穩(wěn)速電路，直流伺服電機(jī)驅(qū)動，速度恒定。二是焊接參數(shù)。通過實(shí)驗(yàn)，不同厚度焊接參數(shù)稍有差異。0.3mm厚的采用熱鍥溫度250℃，焊接速度為2~3m/min。0.5mm厚的采用熱鍥溫度350℃，焊接速度為每分鐘2至3米。與焊接相比較，粘接工藝的理論研究較少，主要是對實(shí)踐經(jīng)驗(yàn)的總結(jié)，粘接工藝對環(huán)境要求相對嚴(yán)格，工藝環(huán)節(jié)較為復(fù)雜，質(zhì)量控制與質(zhì)量檢查比焊接工藝難，然而粘接工藝在缺陷修補(bǔ)方面有優(yōu)勢。焊接形式宜采用雙焊縫搭焊。用干凈紗布擦試焊縫搭接處，做到無水、無塵、無污垢，土工膜應(yīng)平行對正，搭接寬度為10~15cm。焊縫處PE土工膜應(yīng)熔接為一個整體,不得發(fā)現(xiàn)虛焊，漏焊或超遲焊。檢測方法應(yīng)采用充氣法,即雙焊縫加壓檢測法及真空罐法，也可采用火花試驗(yàn)或超聲波探測法。對雙縫充氣長度為30～60m，雙焊縫間充氣壓力達(dá)到0.15～0.2Mpa,保持1～5min,壓力無明顯下降為合格.
